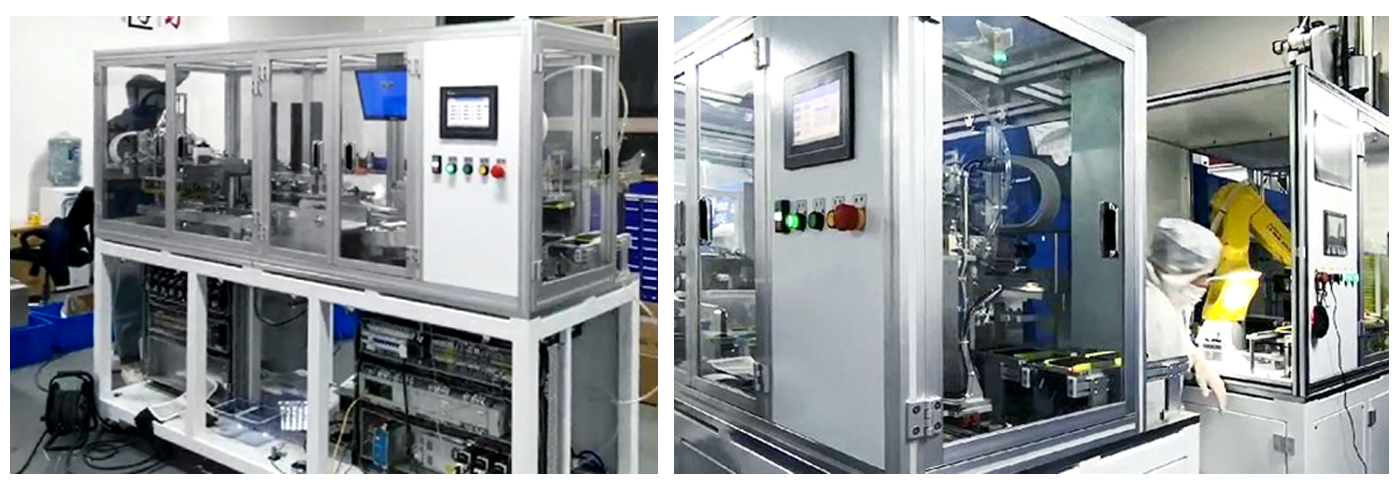

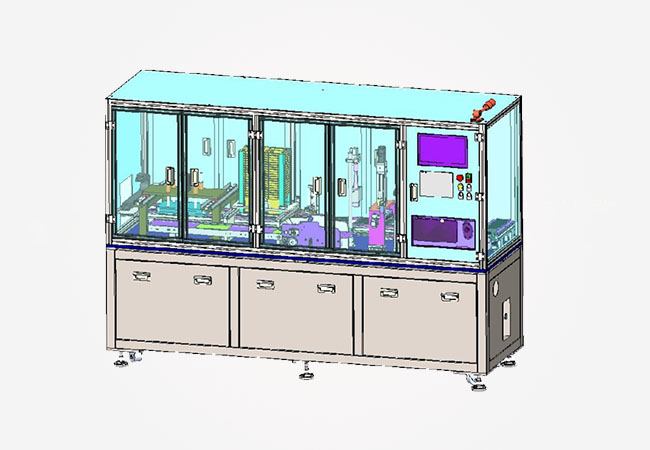

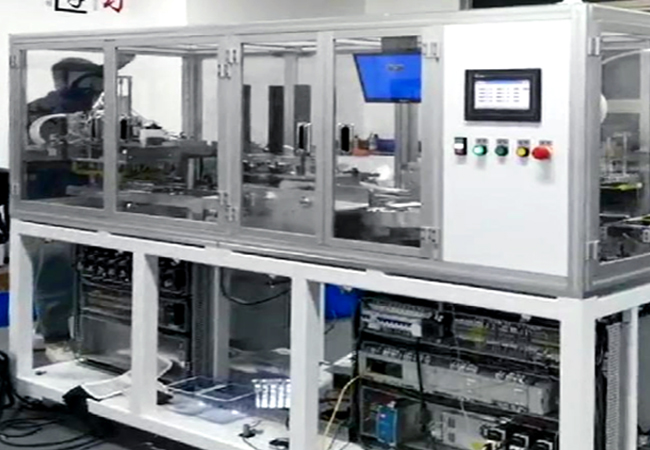

本設備為針管裝濾芯、濾芯壓入、CCD檢查、裝盒、密封紙熱壓等自動化作業；入料口對接注塑機下料裝盤機出口，實現無人上料；濾芯分兩次裝管，及每次取48顆裝入針管內；為保證濾芯快速供料，濾芯供料采用多軌振動盤供料；取料機構采用XYZ三軸模組，取料吸頭帶變距功能；濾芯壓入工位采用電工缸壓入，精確控制壓入深度；裝盒前CCD檢查，確保無漏裝，無不良品；塑料盒供料工位，一次可裝25pcs，抽拉式設計，方便人員上料；密封紙上料位，一次可裝200張，自動分頁；流水線上方移動機構增加防護板，防止油脂、鐵屑等異物掉入針管內；CT≤24s。
